Úvod »Výběr dle výrobce »EkoScroll » EkoScroll Alfa 25 kW přední zásobník

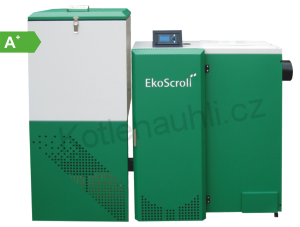

EkoScroll Alfa 25 kW přední zásobník
SVT21437
Rozměry kotle naleznete v kategorii Ke stažení.
Výkon : 25 kW
Rozsah výkonu: 7,5-25 kW
Účinnost: 93,1 %
Konstrukce: Těleso kotle svařené z kotlového plechu P265GH o síle 6 mm
Emisní třída kotle: 5 dle ČSN EN 303-5 + EKODESIGN
Záruka:
- 5 let na těsnost kotle
- 2 roky na ostatní části
Základní palivo : hnědé uhlí - ořech 2, dřevní pelety třídy A1
- kotel určený do úzkých kotelen, šířka kotle 640 mm, délka kotle 1787 mm. (platí pro kotle do 42kW)
- garanční palivo: ALFA - hnědé uhlí ořech 2 a dřevní pelety; ALFA PELLET - DŘEVNÍ PELETY
- široká výkonová řada: 19, 25, 28, 32, 38, 42, 49, 60 a 76kW. (60 a 76kW 4.emisní třída)
- velkokapacitní zásobník paliva 19 - 38 kW: 330 litrů
- možnost otvírání víka zásobníku o 180°
- výška kouřovodu 1010 mm od země na osu kouřovodu
- pravé i levé provedení zásobníku
- třída energetické účinnosti: A+ při spalování pelet, B při spalování uhlí
- SVT kódy ALFA: 19 kW-5895, 25 kW- 5900, 28 kW- 5912, 32kW- 5913, 38kW- 5914
Automatický kotel nové generace na tuhá paliva V 7 PLUS s ocelovým výměníkem na spalováníhnědého uhlí ořech 2 a pelet. V kotli je možné spalovat i dřevoklasickým způsobem (mimo dotovaných kotlů).
První kotel splňující 5. emisní třídu v ucelené výkonové řadě na uhlí.
Na rozdíl od většiny konkurenčních kotlů má pěti tahovou konstrukcí se svislými výměníky, které jsou vyrobeny z 6 mm silného kotlového plechu P265GH. Spaliny na výstupu z kotle mají teplotu pouze 150 -180 °C.
Tato konstrukce je sice výrobně náročnější, ale má své nesrovnatelné výhody. Svislé výměníky se nezanáší jako výměníky vodorovné a díky tomu mají delší životnost, větší účinnost a snadno se čistí. Originální konstrukční řešení a použitý kvalitní materiál kotlového tělesa zajišťují dlouholetou životnost kotle. Po vložení roštu do spalovací komory a odstranění žárobetonové desky může být v kotli spalováno kusové dřevo. Na zadní straně tělesa jsou otvory pro vstupní vodu, otvor pro napouštěcí ventil a otvor pro montáž přetlakověho ventilu. Otvor pro výstupní vodu je umístěn na“ horní straně tělesa. V zimě je průměrná doba přikládání uhlí 2 až 4dny, v přechodném období na jaře a na podzim se přikládá po 5 až 8 dnech.
Kotle se vyrábí vevýkonové řadě 19kW, 25kW, 28kW, 32kW, 38kW, 42 kW, 49kW, 60kW a 76kW s levým nebo pravým provedením násypky.

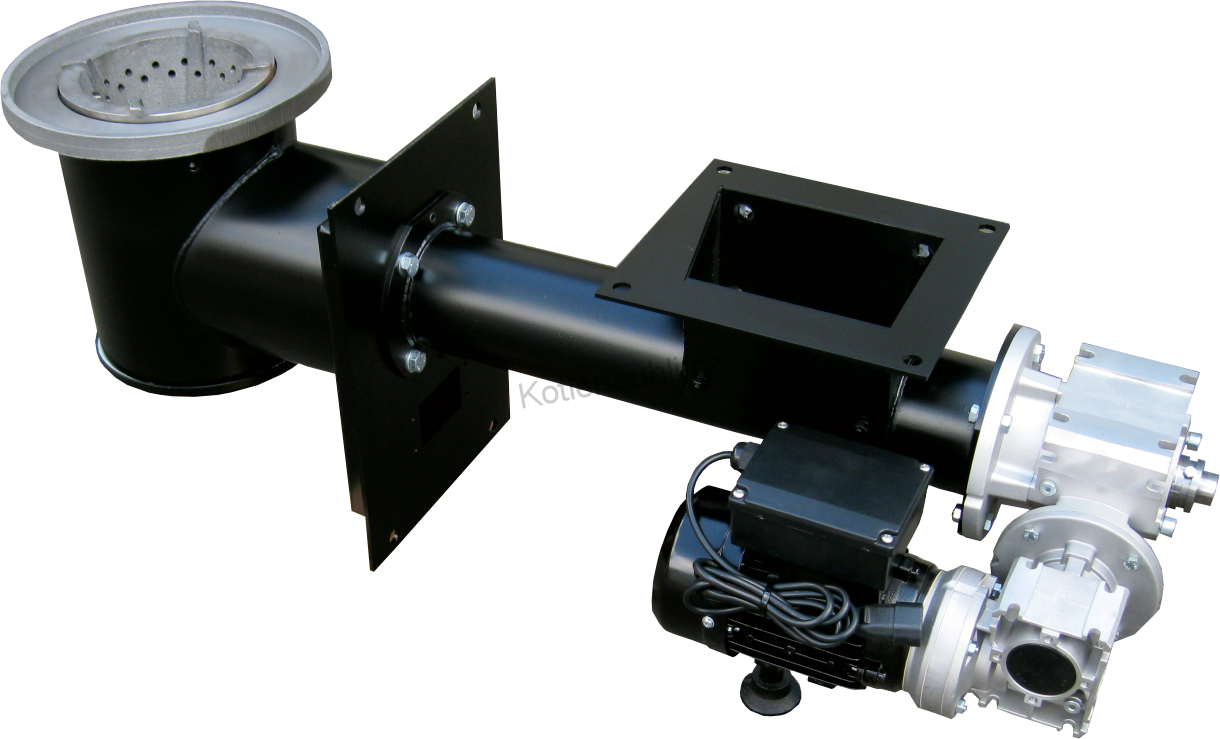

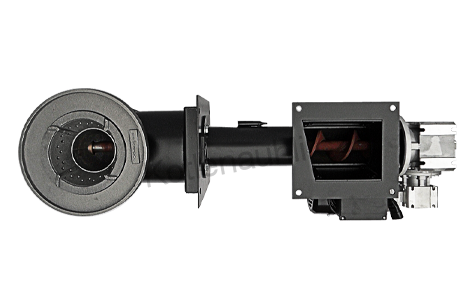

Inovovaný litinový hořák kotle má otočnou retortu (část hořáku v níž dochází ke spalování paliva). Hořák s otočnou retortou ve srovnání s hořákem s pevnou retortou mnohem lépe spaluje palivo a snadno se zbavuje spečeného popela. Pro pohon šnekového podavače jsou použity osvědčené elektromotory a převodovky od německé firmy Nord.
Při vývoji tohoto kotle jsme vycházeli z nejlepších vlastostí námi vyráběných kotlů.
Mezi hlavní přednosti patří:
- Vysoká účinnost dosahuje až 93,1%. Této účinnosti jsme dosáhli díky originální 5ti tahové konstrukci výměníku. Délka spalinové cesty tohoto kotle daleko převyšuje ostatní kotle na trhu.
- Nízké emisní hodnoty zajišťují zařazení do 5. emisní třídy dle normy ČSN EN 303-5.
- Použitý univerzální litinový hořák s otočnou retortou umožňuje spalování hnědého uhlí Ořech 2 a pelet. Díky otočné retortě nemá hořák problémy se vznikající struskou při spalováním i méně kvalitního paliva.
- Těleso kotle svařené z kotlového plechu P265GH o síle 6 mm. Originální konstrukce se čtyřmi svislými výměníky zaručuje dlouhou životnost, vysokou účinnost a minimální nároky na čištění a údržbu. Při výrobě kotlového tělesa jsou používány přesné CNC pálící lasery. Svařování je prováděno nejmodernějšími technologiemi včetně použití svářecích robotů.
- V neposlení řadě je při výrobě kladen důraz na moderní design kotlů.
- Řídící jednotky zajištují provoz kotlů s minimálními nároky na obsluhu. Kotel je možné osadit řídící jednotkou s ekvitermní regulací.
- Zásobník paliva o objemu 340 litrů u kotlů do 38 kW umožňuje přikládání až jednou týdně.

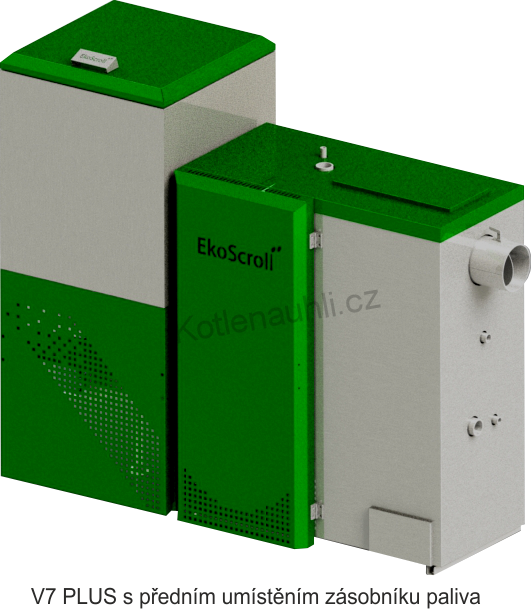

- Zásobní paliva lze umístit vpravo, vlevo, nebo před kotlem. Provedení kotle s předním umístěním zásobníku paliva je vhodné do úzkých kotelen, kde není možné naistalovat standardní kotel. Příplatek za přední provedení je 10% z ceníkové ceny.
ŘÍDÍCÍ JEDNOTKA ECOMAX 250
Řídící jednotka vyniká všestranným a moderním designem a uživatelsky přívětivým rozhraním (signalizace parametrů prostřednictvím ikon na grafickém displeji).
EcoMAX 250 RZ poskytuje uživateli jednoduché ovládání, montáž, poskytuje stabilní spalování, optimální využití paliva a nízké hodnoty emisí spalin.
FUNKCE ŘÍDÍCÍ JEDNOTKY
|
 |
ŘÍDÍCÍ JEDNOTKA ECOMAX 800R
|
 |

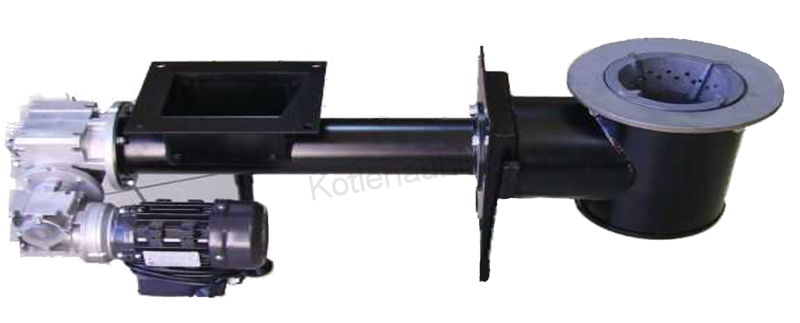

Hořák kotle:
1. deflektor / není součástí dodávky / 2.vnitřní věnec 3.vnější věnec 4. koleno 5.spodní víčko 6.komora 7. kryt střižného šroubu 8. trubka podavače 9. šnek 10. podložka podpěry 11. podpěra 12. držák termoventilu / není součástí dodávky / 13. motor 14. převodovka 15. příruba zásobníku paliva 16. pohon retorty
Technické parametry:
|
Technická data ALFA s předním umístěním zásobníku paliva |
|||||||
|
|
|
19kW |
25kW |
28kW |
32kW |
38kW |
42kW |
|
Rozsah tepelného výkonu |
kW |
5,7-19 |
7,5-25 |
8,4-28 |
9,6-32 |
10,8-38 |
12,6-42 |
|
Provozní komínový tah |
Pa |
11-15 |
12-16 |
14-18 |
15-20 |
18-22 |
22-28 |
|
Objem vody ve výměníku |
L |
81 |
85 |
90 |
98 |
105 |
135 |
|
Rozsah regulace teploty |
ºC |
55-85 |
55-85 |
55-85 |
55-85 |
55-85 |
55-85 |
|
Minimální teplota vratné vody |
ºC |
55 |
55 |
55 |
55 |
55 |
55 |
|
Maximální příkon při jmenovitém výkonu |
W |
101 |
101 |
101 |
110 |
110 |
110 |
|
Pracovní přetlak |
bar |
2 |
2 |
2 |
2 |
2 |
2 |
|
Tlaková zkouška |
bar |
4 |
4 |
4 |
4 |
4 |
4 |
|
Kapacita zásobníku paliva |
L |
330 |
330 |
330 |
330 |
330 |
330 |
|
Maximální teplota |
ºC |
85 |
85 |
85 |
85 |
85 |
85 |
|
Teplota salin |
ºC |
147/119 |
148/119 |
149/120 |
150/121 |
162/122 |
164/122 |
|
Hmotnostní průtok spalin |
kg.s-1 |
0,010/0,003 |
0,012/0,004 |
0,015/0,004 |
0,019/0,005 |
0,025/0,006 |
0,030/0,007 |
|
Hydraulická ztráta kotle |
ΔT = 10 |
2,9 |
3,8 |
4,1 |
4,7 |
5,9 |
8,3 |
|
ΔT = 20 |
1,8 |
1,9 |
1,3 |
0,9 |
0,5 |
2,5 |
|
|
Hodnota akustického tlaku |
dB |
<51,4±3,2 |
<51,4±3,2 |
<51,4±3,2 |
<51,4±3,2 |
<51,4±3,2 |
<51,4±3,2 |
|
Emisní třída kotle dle ČSN EN 303-5 |
uhlí |
5 |
5 |
5 |
5 |
5 |
5 |
|
pelety |
5 |
5 |
5 |
5 |
5 |
5 |
|
|
EKODESIGN |
uhlí |
ANO |
ANO |
ANO |
ANO |
ANO |
NE |
|
EKODESIGN |
pelety |
ANO |
ANO |
ANO |
ANO |
ANO |
NE |
|
Třída energetické účinnosti |
uhlí |
B |
B |
B |
B |
B |
B |
|
pelety |
A+ |
A+ |
A+ |
A+ |
A+ |
A+ |
|
|
Druh paliva |
|
Hnědé uhlí ořech 2, dřevní pelety |
|||||
|
Hmotnost kotle |
kg |
453 |
478 |
489 |
500 |
550 |
600 |
|
Napájecí napětí |
V |
230V/50Hz |
230V/50Hz |
230V/50Hz |
230V/50Hz |
230V/50Hz |
230V/50Hz |
Návod k obsluze kotle Alfa
