Přestavbová SADA Kovarson 3 čl ŘJ SPARK s držákem

Pro Viadrus U26, U22, Dakon FB


Záruka: 2 roky

Jednoduchou úpravou stávajících litinových kotlů VIADRUS U22 3 - 10 článků na pevná paliva dosáhnete komfortního automatického provozu teplovodního kotle až do výkonu 60 kW. Po přestavbě lze kotel využívat i na původní palivo. Z kotle se tedy stává kombinovaný kotel na ruční přikládání a automatický provoz.

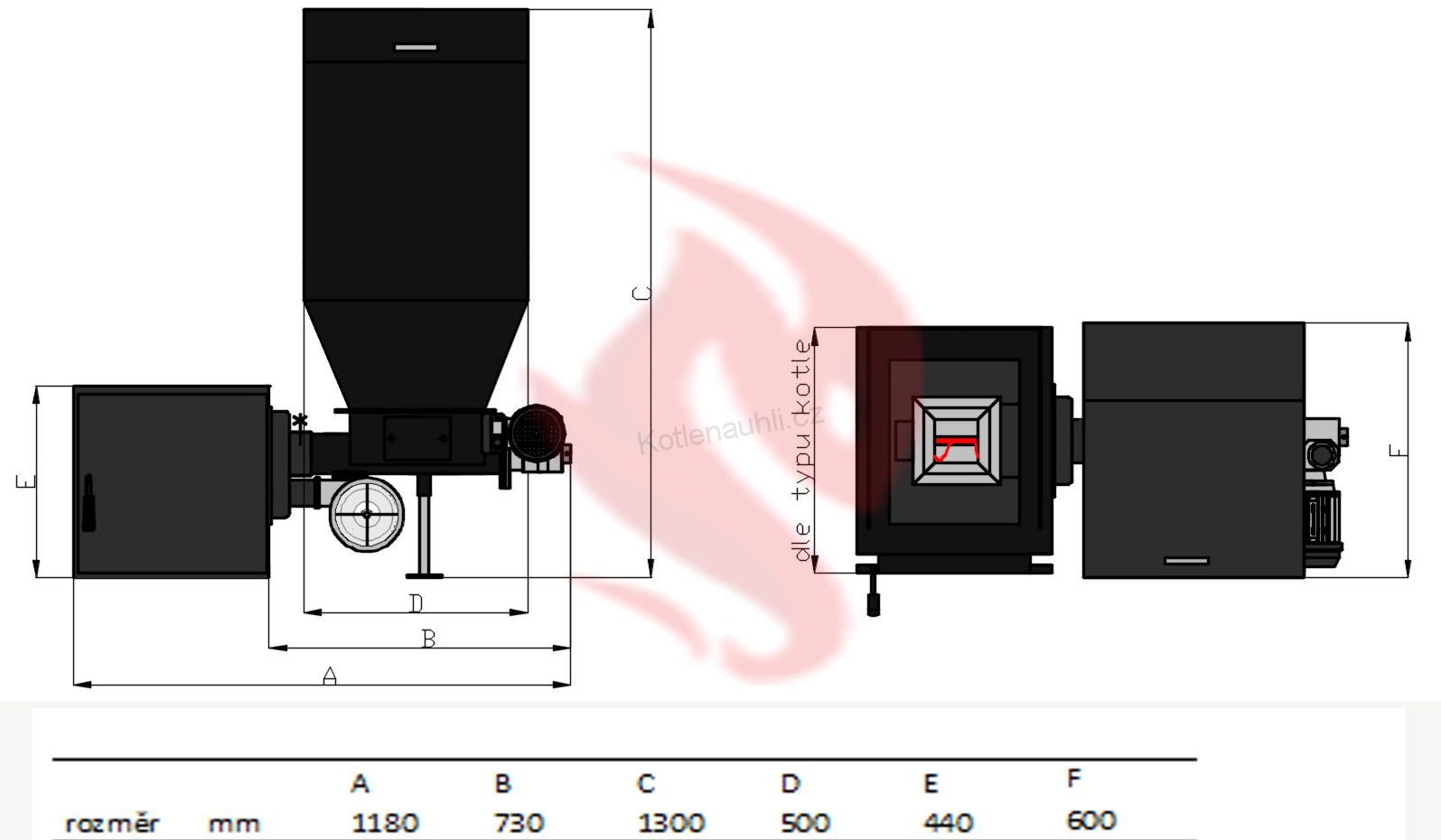

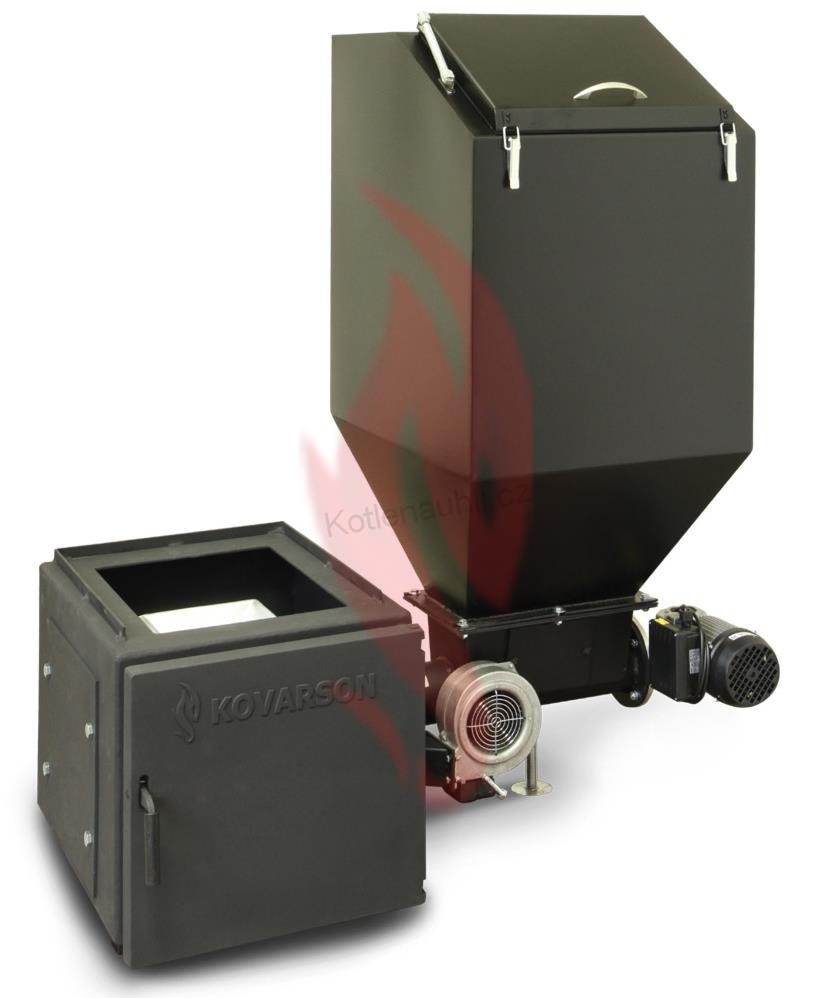

Přestavba spočívá v osazení kotle na podstavec o výšce 44 cm a hořák se připojí z levé nebo pravé strany kotle tak, aby nebránil v přístupu ke kotli. Do dna stávajícího kotle se nejprve vyřeže otvor, topení tak bude probíhat pod samotným roštem kotle. Tepelná energie stoupající směrem nahoru vytopí celé kotlové těleso. Velkou výhodou zůstává možnost topení tuhým palivem nebo možnost přepnutí na automatický režim.

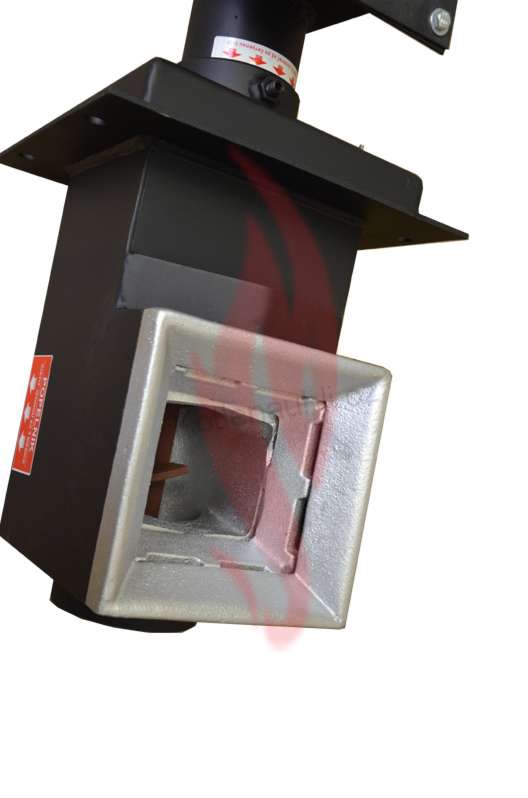

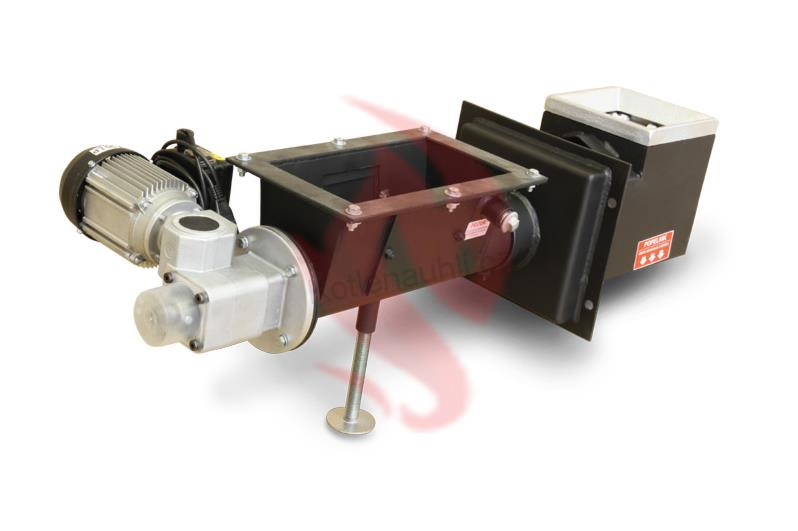

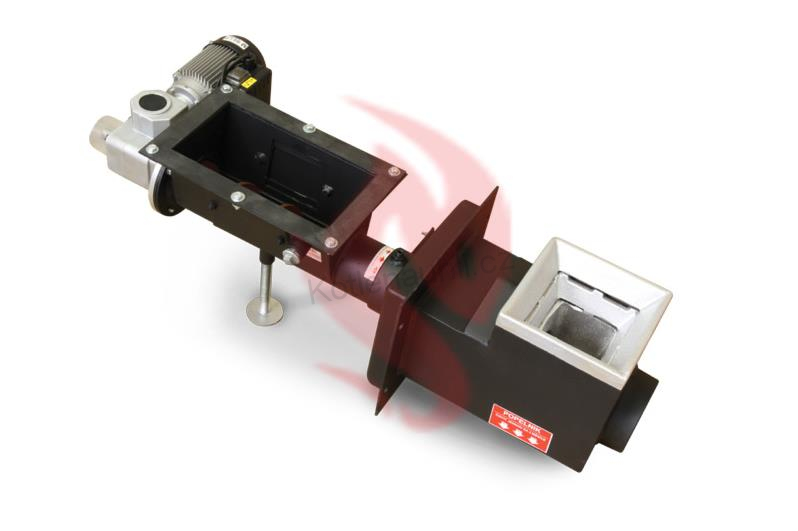

Přo přestavbové sady se používají univerzální hořáky čtvercového tvaru skládájící se z litinové pece, směšovače vzduchové komory a podavače. Šnek podavače je uložen po celé délce podavače až po spalovací pec - konstrukčně je podávací šnek v místě litinové pece opatřen opačným závitem, který tlačí materiál daným směrem nahoru. Eliminují se tak vzniklé spékance, které jsou vytlačeny přes okraj do popelníku. Díky prodloužené hřídeli je pevně ukotven a nedochází k pískání při chodu podavače. Hořáky spalují veškeré materiály jako uhlí, dřevěné pelety všech druhů, rostlinné pelety, štěpku, piliny, hobliny, rostlinné materiály. U alternativních materiálů jako jsou piliny či hobliny musí být zajištěno volné padání materiálu ze zásobníku do šneku. Důležité je předimenzovat dostatečně rychlou převodovku z důvodu nízké hmotnosti materiálu. Díky čtvercovému tvaru a přívodu vzduchu pro podporu hoření ze čtyř stran směrem do středu má hořák vysokou spalovací teplotu a účinnost spalování i bez použití deflektoru.

Podavač paliva je řízen elektronickou jednotkou PANDA nebo SPARK s teplotními čidly, která snímají požadovanou teplotu kotle a ústředního topení předem nastavenou na řídící jednotce. Lze ji také připojit na externí pokojový termostat a může být tak ovládána přímo z pokoje. Pak už si jen budete užívat příjemného tepla.

Výhodou je také připojení čerpadla teplé užitkové vody s teplotním čidlem. Dále je v zařízení umístěno čidlo proti zpětnému prohoření. Systém je navíc chráněn proti zpětnému prohoření hermeticky uzavřeným zásobníkem či zálevovým systémem, který je možno který je možno zakoupit k přestavbové sadě. Jedná se o kanystr s vodou a voskovou zátkou.

Kotli je po přestavbě přisuzována stejná emisní třída, univerzální hořák slouží pouze jako přídavné zařízení. Po instalaci přestavbového balíčku pro vybrané typy kotlů lze získat kotel s vyšší emisní třídou a obdržet tak nový štítek ke kotli pro 4. emisní třídu pouze pro spalování hnědého uhlí ořech 2 a dřevních pelet.

Přestavbové balíčky je možné zakoupit pro typ kotle VIADRUS U22 4 - 7 článků.

Šneky lze prodlužovat na libovolnou délku.

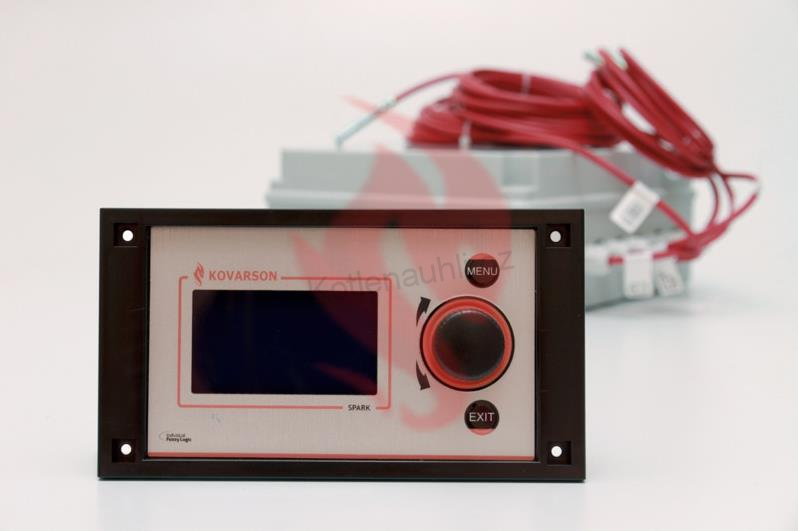

Řídící jednotka:

Řídící jednotka je nejmodernější elektronické zařízení pro řízení kotle na tuhá paliva se šnekovým podavačem. Jednotka využívá moderní technologie a kontroluje spalovací proces.

Nová generace řízení poskytuje uživateli intuitivní menu a jednoduché ovládání, využívání různých funkcí, stejně jako jedinečný vzhled (TOUCH & PLAY řídící systém, výrazný displej prezentuje informace s pomocí ikon). Jednotka má uživatelské a servisní rozhraní, kde jsou uchovávána data o topném systému po dobu 3 let.

Uživatel si vybírá z několika provozních algoritmů jednotky, které optimalizují proces spalování. V jednotce je zabudováno inteligentní menu, které zajišťuje, že všechny odpojené moduly jsou neaktivní. Pokud aktivní prvek není zapojen, jednotka informuje, že není připojen daný modul.

Směšovací ventil – k základní výbavě jednotky patří ovládání jednoho směšovacího ventilu (možnost rozšíření až na 5 směšovacích ventilů pomocí modulu 4c-MX).

Fuzzy logic – regulátor pracuje v režimu práce s modulací výkonu kotle tak, aby dosáhl konstantní zadané teploty kotle.

Funkce BUS umožňuje rozšíření díky své modulární konstrukci, jako například rozšíření o sparkNET modul, termostat, modul směšovacích ventilů atd.

Jednotku lze vybavit dálkovým dotykovým nebo manuálním panelem, který umožňuje plnohodnotné ovládání kotle z pokoje a zároveň slouží jako pokojový termostat.

Jako jedna z mála řídících jednotek informuje na displeji o stavu hladiny paliva, kde je stav paliva zároveň zobrazován na dálkovém panelu sparkSTER.

Jednotku lze snadno ovládat přes internet pomocí počítače, tabletu či mobilního telefonu.

Možnost dovybavení:

-  SparkNET - ovládání přes internet a servis přes internet

-  modul 4c-MX - možnost ovládání 2 směšovacích ventilů (možnost připojit dva moduly)

-  SparkSTER - dálkový manuální nebo dotykový panel s integrovaným pokojovým termostatem

-  SparkLINK – nahrávání nového softwaru (pro servisní organizace)

-  elektronická závlačka – hlídá motor proti přetížení a v případě blokace šneku bude informovat zkukovým signálem, nedojde však ke střihnutí pojistné závlačky

sparkNET	Modul B, C	sparkSTER	sparkLINK	elektronická závlačka
